🛠️ Koraki za namestitev
Vir: https://tomaz1.github.io/PMR-FRN-SvxLink/
1.) Poženemo Raspberry Pi Imager
https://www.raspberrypi.com/software/
2.) Izberemo “Raspberry Pi OS (other)” → Raspberry Pi OS Lite (32-bit)
Izberemo “A port of Debian Bookworm with no desktop environment”
3.) Predeno zapišemo na kartico, izberemo “EDIT SETTINGS”
in nastavimo hostname, nastavimo uporabniško ime in geslo. Omogočimo SSH (zavihek Services), nastavimo wifi, če ga bomo uporabljali.
4.) Zapišemo na SD kartico in jo vstavimo v RPi3
Priklopimo RPi3. Zgodi se generiranje SSH ključev in 2-3x reboot, konec je šele, ko pokaže IP in čaka na vpis gesla.
P.S.: wifi (wireless) je na začetku izklopljen, če ga ne potrebujemo niti ne bomo nastavili WLAN Country v raspi-config (točka v programu: 5. → L4)
V nastavitve RPi3 pridemo z ukazom:
sudo su -
raspi-config
* “sudo su -“ ukaz je zato, da ni potrebno pred ukaze vpisovati sudo. Tako postanemo root (uporabnik z največ pravicami)
5.) ⚒️ Nastavitve raspi-config:
“5 Localisation Options” → L1 Locale
→ sl_SI.UTF-8 UTF-8
“5 Localisation Options” → L2 Timezone
→ Europe
“5 Localisation Options” → L3 Keyboard
→ pustimo Generic 105-key PC
“6 Advanced Options” → A1 Expand Filesystem
“8 Update”
ali ročno “apt update”, “apt upgrade” nato po potrebi “y” (yes) Obstaja tudi ukaz: “apt full-upgrade”
reboot
6.) Nastavitev statičnega IP-ja, če je potrebno
sudo nmtui
in sledimo GUI vmesniku.
7.) Namestitev svxlink strežnika:
#apt update
sudo apt-get install svxlink-server
8.) ⚡Nastavitve SvxLink-a:
Poiščemo oz. preverimo ali je AIOC kartica zaznana
lsusb
#dobiti moramo
#Bus 001 Device 008: ID 1209:7388 Generic All-In-One-Cable
Poiščemo ali je zaznalo zvočno kartico na AIOC, vir:
arecord -l
#prikaže:
#**** List of CAPTURE Hardware Devices ****
#card **2**: AllInOneCable [All-In-One-Cable], device 0: USB Audio [USB Audio]
# Subdevices: 1/1
# Subdevice #0: subdevice #0
aplay -l
#card 0: Headphones [bcm2835 Headphones], device 0: bcm2835 Headphones [bcm2835 Headphones]
# Subdevices: 8/8
# Subdevice #0: subdevice #0
# Subdevice #1: subdevice #1
# Subdevice #2: subdevice #2
# Subdevice #3: subdevice #3
# Subdevice #4: subdevice #4
# Subdevice #5: subdevice #5
# Subdevice #6: subdevice #6
# Subdevice #7: subdevice #7
#card 1: vc4hdmi [vc4-hdmi], device 0: MAI PCM i2s-hifi-0 [MAI PCM i2s-hifi-0]
# Subdevices: 1/1
# Subdevice #0: subdevice #0
#card **2**: AllInOneCable [All-In-One-Cable], device 0: USB Audio [USB Audio]
# Subdevices: 1/1
# Subdevice #0: subdevice #0
sudo vi /usr/share/alsa/alsa.conf #ali nano /usr/share/alsa/alsa.conf
#in spremenimo v 2, ker je AIOC zaznana kot "card 2"
default.ctl.card 2 # iz 0
default.pcm.card 2 # iz 0
sudo reboot
Preverimo zvočno kartico
#nastavitve zvočne kartice:
alsamixer
#P.S. Tu zgoraj se tudi vidi številko USB AIOC zvočne kartice, če pritisnemo tipko F6.
#Takole se verjetno shrani nastavitve, nisem še preveril:
alsactl store
Kako ugotovimo serijski port za AIOC:
ls -l /dev/serial/by-id/
#total 0
#lrwxrwxrwx 1 root root 13 Dec 6 22:21 usb-AIOC_All-In-One-Cable_56a33314-if04 -> ../../ttyACM0
#in vidimo, da je **/dev/ttyACM0**
#ali
dmesg | grep tty
#...
#[ 8.087478] cdc_acm 1-1.5:1.4: ttyACM0: USB ACM device
#in isti rezultat ttyACM0
Vidimo, da je /dev/ttyACM0
Nastavitve svxlink.conf (NI ŠE KONČNA VERZIJA; v delu):
Žigova svxlink.conf datoteka ! - za Baofeng 888
#naredimo varnostno kopijo
sudo cp /etc/svxlink/svxlink.conf /etc/svxlink/svxlink.bkp
#vi ali nano, kar vam je bolj domače:
#sudo nano /etc/svxlink/svxlink.conf
sudo vi /etc/svxlink/svxlink.conf
###############################################################################
# #
# Configuration file for the SvxLink server #
# #
###############################################################################
[GLOBAL]
#MODULE_PATH=/usr/lib/arm-linux-gnueabihf/svxlink
LOGICS=SimplexLogic
CFG_DIR=svxlink.d
TIMESTAMP_FORMAT="%c"
CARD_SAMPLE_RATE=48000
#mono:
CARD_CHANNELS=1
#LOCATION_INFO=LocationInfo
#LINKS=LinkToR4
[SimplexLogic]
TYPE=Simplex
RX=Rx1
TX=Tx1
#MODULES=ModuleHelp,ModuleParrot,ModuleFrn
MODULES=ModuleParrot,ModuleFrn
#Klicni znak vam dodeli Žiga:
CALLSIGN=S5PMRxxx
SHORT_IDENT_INTERVAL=0
LONG_IDENT_INTERVAL=0
EVENT_HANDLER=/usr/share/svxlink/events.tcl
DEFAULT_LANG=en_US
#-1 da je RGR disabled:
RGR_SOUND_DELAY=-1
#REPORT_CTCSS=123.0
MACROS=Macros
FX_GAIN_NORMAL=0
FX_GAIN_LOW=-12
[Rx1]
TYPE=Local
#Spremenimo iz 0 v 2 (ker smo zgoraj ugotovili, da je zvočna kartica št 2)
AUDIO_DEV=alsa:plughw:2
AUDIO_CHANNEL=0
SQL_DET=VOX
SQL_START_DELAY=300
SQL_DELAY=50
SQL_HANGTIME=1500
VOX_FILTER_DEPTH=100
VOX_THRESH=75
DEEMPHASIS=0
PEAK_METER=1
DTMF_DEC_TYPE=INTERNAL
DTMF_MUTING=1
DTMF_HANGTIME=40
DTMF_SERIAL=/dev/ttyS0
#PREAMP=3
PREAMP=2
#SQL_TAIL_ELIM=100
[Tx1]
TYPE=Local
AUDIO_DEV=alsa:plughw:2
AUDIO_CHANNEL=0
#LIMITER_THRESH=-6
PTT_TYPE=SerialPin
PTT_PORT=/dev/ttyACM0
PTT_PIN=DTR!RTS
TIMEOUT=300
TX_DELAY=500
#Preverite ali je bolje, če je PREEMPHASIS 1 ali 0 (odvisno od postaje)
#PREEMPHASIS=1
PREEMPHASIS=0
DTMF_TONE_LENGTH=100
DTMF_TONE_SPACING=50
DTMF_DIGIT_PWR=-15
#MASTER_GAIN=9
Uredimo ModuleFrn.conf (NI ŠE KONČNA VERZIJA; v delu):
#naredimo varnostno kopijo nastavitev:
sudo cp /etc/svxlink/svxlink.d/ModuleFrn.conf /etc/svxlink/svxlink.d/ModuleFrn.bkp
#vi ali nano, kar vam je bolj domače:
#sudo nano /etc/svxlink/svxlink.d/ModuleFrn.conf
sudo vi /etc/svxlink/svxlink.d/ModuleFrn.conf
[ModuleFrn]
NAME=Frn
PLUGIN_NAME=Frn
ID=2
TIMEOUT=300
# Details http://freeradionetwork.eu/frnprotocol.htm
# main server
SERVER=pmr.si
PORT=10024
# backup server (Zaenkrat ga ni, zato nastavimo enako pmr.si)
SERVER_BACKUP=pmr.si
PORT_BACKUP=10024
# login details
VERSION=2014003
EMAIL_ADDRESS=emailnaslov@nekaj.nekaj
DYN_PASSWORD=GESLO
CLIENT_TYPE=1
CALLSIGN_AND_USER="S5PMRxxx, Ime"
BAND_AND_CHANNEL="446.xxxxxFM CTCSS 123.0Hz"
DESCRIPTION="CH1x(SUB18), SvxLink, RPi3, Baofeng UV5R, AIOC, Yagi antena na strehi"
COUNTRY=Slovenia
CITY_CITY_PART="Kraj - Predel kraja"
NET=Test
# debugging
#FRN_DEBUG=1
#DISABLE_RF=1
Namestitev zvočnih datotek za SvxLink:
Pri trenutni postavitvi piše, da gre za svxlink v1.7.0 in zgleda je to verzija 19.09, vir
Kako se namesti datoteke, vir:
sudo su -
cd /usr/share/svxlink/sounds/
wget https://github.com/sm0svx/svxlink-sounds-en_US-heather/releases/download/19.09/svxlink-sounds-en_US-heather-16k-19.09.tar.bz2
bunzip2 svxlink-sounds-en_US-heather-16k-19.09.tar.bz2
tar -xvf svxlink-sounds-en_US-heather-16k-19.09.tar
cp -r en_US-heather-16k en_US
rm svxlink-sounds-en_US-heather-16k-19.09.tar
rm -r ./en_US-heather-16k/
Uredimo logiko, da se avtomatsko požene FRN modul:
Gre za spremenjeno Tilnovo SimplexLogic.tcl datoteko!
Gre za to, da ob zagonu programa takoj oz. 1 minuto po zagonu SvxLink programa avtomatsko aktivira FRN modul. Če kdo na SvxLinku z DTMF toni aktivira papigo (ali kakšen drug modul) bo le ta aktiven največ minuto, nato bo sistem sam preklopil nazaj v Frn način :)
#vi ali nano, kar vam je bolj domače:
#sudo nano /usr/share/svxlink/events.d/SimplexLogic.tcl
sudo vi /usr/share/svxlink/events.d/SimplexLogic.tcl
#urediti začetek (nove spremenljivke)
#in dodamo kodo v
#proc every_minute {} {
# ...
Da ob zagonu FRN modula tega ne govori v eter/internet:
#vi ali nano, kar vam je bolj domače:
#sudo nano /usr/share/svxlink/events.d/Module.tcl
sudo vi /usr/share/svxlink/events.d/Module.tcl
#zakomentiramo activating/deactivating modula
proc activating_module {module_name} {
#playMsg "Default" "activating";
#playSilence 100;
#playMsg $module_name "name";
#playSilence 200;
}
#
# Executed when a module is being deactivated.
#
proc deactivating_module {module_name} {
#playMsg "Default" "deactivating";
#playSilence 100;
#playMsg $module_name "name";
#playSilence 200;
}
Nastavimo, da se svxlink vedno zažene bo zagonu:
#test delovanja
sudo -u svxlink svxlink
#da se zažene avtomatsko po rebootu/zagonu
sudo svxlink --daemon
#kontrola servica:
sudo systemctl status svxlink
#Če želimo ustaviti servis, da bomo potestirali delovanje z različnimi nastavitvami to naredimo tako:
sudo systemctl stop svxlink
sudo -u svxlink svxlink
#da zapremo / končamo testiranje pritisnemo tipke: CTRL+C
#Ko smo zadovoljni z rezultatom lahko ponovno poženemo SvxLink, da teče kot servis v ozadju
sudo systemctl start svxlink
Logi SvxLink:
#spremljanje loga v živo:
tail -f /var/log/svxlink
9.) Skripta za healthcheck (Avtor: Žiga, 12/24, hvala)
#Avtomatska namestitev, kar je pripravil Žiga.
sudo wget https://tomaz1.github.io/PMR-FRN-SvxLink/install/install_svxlink_healthcheck.sh
sudo chmod +x install_svxlink_healthcheck.sh
./install_svxlink_healthcheck.sh
#preverimo delovanje
sudo systemctl stop svxlink
#počakamo in vidimo, če se bo svxlink sam pognal?
#lahko spremljamo log:
tail -f /var/log/svxlink_healthcheck.log
V kolikor bi želeli, da svxlink namenoma res ostane izklopljen:
sudo systemctl stop svxlink_healthcheck
sudo systemctl stop svxlink
Ali namestite ročno (po Žigovih navodilih).
10.) Nastavitev oddaljenega SSH dostopa preko brskalnika (brez odpiranja portov)
Oddaljen SSH dostop je možen na več načinov, navodila za dostop z uporabo:
11.) Če imate težave z VOX sprejemanjem?
Če vas radijska postaja sprejema in pošilja v FRN omrežje, vendar se dogaja, da če ste (pre)tiho VOX ne zazna govora in prekine pošiljanje v FRN omrežje?
12.) 🔌/🔋 Napajanje
(TODO)
Pomoč / Viri
-
Navodila za namesitev FRN prehoda na sistemu Java FRN (Slo-Tech forum)
- Github SvxLink
- SvxLink Discussions

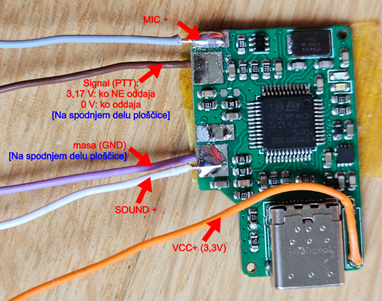

- AIOC adapter
Zahvale
@Žiga
@Tilen
@Franc (Radovljica)
… TODO - Dodati še vse ostale
Datum: 12/2024
@Tomaz1 - priprava navodil.
